VFD-B 是台达经典通用矢量机型，多用于焊机送料、焊钳行走液压电机；故障分为代码报警故障、电磁干扰类软故障、硬件物理损坏、参数设置故障、上电无显示类故障五大类，结合工地强干扰工况逐一拆解原因、现象、排查方案。

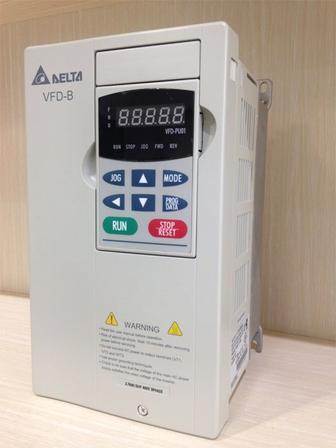

台达VFD-B整机

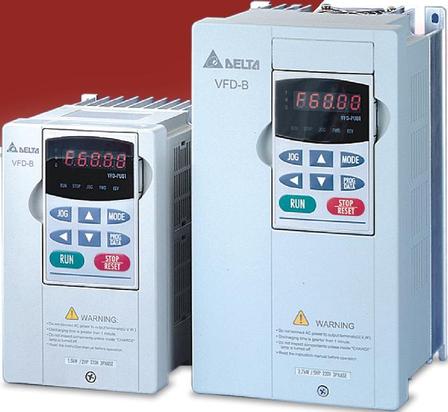

VFD-B多规格外观
一、核心报警代码故障
1. 过流类 OCA/OCD/OCN/OCC（加速 / 减速 / 恒速 / 瞬时突流过流）
典型现象：启动瞬间跳故障、运行中随机停机、重载一负载就保护
故障根源
1）负载机械卡死：焊机行走导轨卡滞、液压泵憋压、电机轴承抱死；2）输出回路短路 / 接地：U/V-W 电机线破皮、电缆进水、电机绕组对地短路；3）参数匹配错误：加减速时间过短、转矩提升 P7-02 设置过高、电机额定电流参数写错；4）硬件损坏：IGBT 逆变模块击穿、驱动光耦 T250V 损坏、三相电流霍尔传感器偏移；5）干扰诱发瞬时过流：焊机起弧大电流产生尖峰，电流检测误判过流。
排查步骤
1 断开电机空载上电，若仍报 OC→变频器硬件损坏；空载正常→电机 / 电缆故障；2 延长加减速时间 P01-09、P01-10，降低转矩提升；3 兆欧表测电机绝缘，三相平衡电阻；4 焊机场景配套：加装输出 dU/dt 滤波器、降低载波 P02-03（15→8kHz）。
2. 过电压 OV（直流母线过压）
现象：减速停机、焊机惯性行走停机时报 OV，空载偶尔跳故障
原因
1）惯性负载减速时间太短，电机回馈再生电压抬升母线；2）输入电网电压偏高、焊机变压器启停产生高压浪涌；3）制动电阻 / 制动单元断线、功率不足；4）母线滤波电容老化，稳压能力下降。
解决
延长减速时间；大惯性行走电机加装制动电阻；
进线配 EMC 滤波器吸收电网尖峰；使用 3 年以上整机更换母线电解电容。
3. 欠电压 LU/LV
现象：焊机起弧瞬间跳闸、启动无力、频繁停机
原因
1）三相输入缺相、端子松动、接触器触点烧蚀；2）厂区多台焊机同时工作，电网压降过大；3）主回路充电电阻老化、预充继电器粘连；4）母线电容容量衰减，带载电压暴跌。
排查
测三相输入电压平衡；紧固 R/S/T 端子；老旧机型更换母线电容。
4. 过载 OL1/OL2（电子热过载 / 电机过载）
现象：低速重载运行一段时间报警，电机发热
原因
1）机械长期重载、液压压力过大；2）电机额定电流参数 P05-03 设置偏大，热保护失效；3）低速运行散热差，长期低频输出；4）转矩提升过高，空载电流虚高。
优化
修正电机参数、降低转矩提升、加大电机冷却风扇、间歇运行避免长期低频。
5. 过热 OH
现象：夏天高温车间频繁保护，停机冷却后恢复
根源
1）散热风扇损坏、风道积满粉尘油污（钢筋车间高发）；2）安装空间狭小、多台变频器并排无通风间隙；3）功率模块导热硅脂干涸、底板螺丝松动热阻飙升；4）环境温度＞45℃。
处理
清理散热片、更换散热风扇、机柜加装轴流风机、重新涂抹导热硅脂。
6. 接地故障 GFF
现象：一启动立刻报警，空载正常带载即跳
原因
1）电机电缆破皮对地、电机绕组接地；2）三相电流霍尔传感器损坏、零点漂移；3）输出线缆屏蔽层多点接地，产生杂波误判接地。
区分判断：断开电机不报 GFF = 线路电机问题；空载仍报 = 霍尔 / 主板硬件故障。
7. 外部故障 EF / EF1（外部急停 / 外部故障端子触发）
现象：上电直接故障，无法运行
原因
1）DI 急停端子 EFM 外部常闭触点断开；2）干扰导致 DI 信号瞬时断开误触发；3）端子接线松动、24V 供电不稳。
优化：DI 端子增加 RC 滤波，程序侧加软件防抖，信号线穿磁环。
8. 输入缺相 PHL
三相输入一相缺失，多见于工地接触器、空开触点烧蚀，长期缺相会炸整流桥。
9. 模拟量异常 AnLEr
4-20mA 给定信号丢失、漂移、跳变，焊机最常见软故障原因：屏蔽布线不规范、地环路干扰、变送器断线、AI 端子无滤波。
二、电磁干扰类软故障（钢筋焊接机高发，无固定报警、随机异常）
典型故障表现
4-20mA 频率给定数值无规律跳变，电机转速忽快忽慢；
多功能 DI 端子（FWD/REV/ 多段速）无指令自动触发，焊钳自行启停；
RS485 通讯频繁掉线，PLC 读写变频器参数乱跳；
空载正常，焊机一焊接起弧立刻停机、随机报 OC/OV；
模拟量 AO 输出仪表数值剧烈波动。
干扰根源（焊机专属）
1）焊接变压器瞬时大电流产生高频辐射；2）变频器 PWM 载波动力线与 24V 信号线同槽并行；3）屏蔽线两端接地形成地环路、整机接地不良；4）电磁阀、交流接触器无 RC 吸收，反向电动势窜入控制回路。
VFD-B 针对性优化方案
参数滤波：载波频率 P02-03 由 15kHz 下调至 6~8kHz；AI 输入滤波 P04-14 加大至 500ms；DI 端子防抖 P04-10 设 100ms；
硬件滤波：进线 EMC 滤波器、输出 dU/dt 滤波器；模拟量加装 4-20mA 隔离器；所有控制线套铁氧体磁环；
布线规范：动力电缆与模拟 / 数字信号线间距≥30cm，垂直交叉；屏蔽层控制柜单端接地；
源头灭弧：接触器、电磁阀线圈并联 RC 阻容吸收器。
三、硬件物理损坏故障（无报警 / 上电异常，拆机检修）
1. 上电黑屏、完全无显示
1）输入保险熔断：整流桥短路、进线浪涌击穿；2）开关电源损坏：辅助电源电容鼓包、启动电阻开路；3）预充电回路故障：充电电阻烧断、预充继电器粘连；4）三相输入缺相、端子严重氧化断路。
2. 上电有显示，一运行炸保险 / 立刻报 OC
核心硬件损坏：IGBT 逆变模块击穿、整流桥臂短路、驱动板 T250V 驱动芯片炸裂、栅极电阻开路；检修要点：更换模块后必须同步更换驱动周边元件，空载测试三相输出平衡。
3. 运行异响、发热严重
1）母线电解电容老化（使用 3 年以上高发），容量下降、鼓包漏液；2）散热风扇卡死、风道堵塞；3）IGBT 模块底板螺丝松动，导热不良。
4. 输出三相不平衡、电机抖动
1）单路 IGBT 半桥损坏；2）三相霍尔电流传感器偏移、零点漂移；3）驱动板三路驱动波形不一致。
5. 主板控制故障（CF1/CF2/CF3 CPU 故障）
现象：参数保存丢失、面板按键失灵、随机乱报警；原因：主板 5V 供电不稳、电容老化、强干扰击穿 CPU、存储器损坏。
四、参数设置类隐性故障（不报故障，设备运行异常）
电机参数不匹配：P05-02 额定频率、P05-03 额定电流与实际电机不符，过载、转矩不足；
加减速时间过短：冲击负载直接触发过流保护；
载波频率过高：干扰周边 PLC、传感器；
电子热继电器阈值设置过大，电机过热不保护；
多段速、DI 端子功能定义冲突，正反转信号同时输入导致逻辑紊乱；
模拟量增益 / 偏移参数错误，给定转速偏差大。
五、钢筋闪光焊接机 VFD-B 专属高频故障汇总
焊机起弧瞬间随机 OC/OV整改：进线 EMC + 输出 dU/dt 滤波器，载波降至 6kHz，加长减速时间，加装制动电阻；
4-20mA 给定频繁漂移跳变整改：模拟信号隔离器，AI 滤波 500ms，强弱电分槽布线；
行走焊钳无指令自行启停（DI 误触发）整改：DI 防抖 100ms，电磁阀 RC 吸收，控制线磁环；
夏季高温频繁 OH 过热保护整改：清理散热风道，更换风扇，控制柜强制通风；
长期重载运行 OL 过载报警整改：修正电机额定电流，降低转矩提升，优化机械润滑。
六、故障快速排查通用流程
记录故障代码、触发工况（启动 / 减速 / 焊接瞬间 / 空载）；
区分参数问题 / 布线干扰 / 机械负载 / 硬件损坏：空载测试区分内外故障；
先优化 EMC 抗干扰、调整滤波 / 加减速参数，低成本排除软故障；
检测电源电压、接地、线缆绝缘；
仍故障再拆机检测电容、IGBT、驱动板、霍尔传感器硬件。
