 PLC 编程（包括安川 MP2310 这类运动控制器）中，输入地址是否可以当作输出线圈来使用，这是 PLC 编程里一个很基础且关键的概念问题。

首先要明确结论：在物理层面，输入地址绝对不能直接作为输出线圈使用；但在程序逻辑层面，部分 PLC 系统支持对输入地址的 “映像区” 进行赋值（软逻辑操作），但这不会改变物理输入的状态，也不推荐这样做。

一、先理解 PLC 的输入 / 输出硬件与映像区原理

PLC 的输入（I）、输出（Q）地址对应两个核心部分，这是不能混用的关键原因：

1. 物理硬件层面

• 输入点（如 X0、I0.0）：是 PLC 的输入模块引脚，用于接收外部传感器、按钮的信号（如 24V 电平），属于只读的硬件接口。它的状态由外部设备决定，PLC 只能读取，无法通过程序 “输出” 信号去控制这个物理引脚。

• 输出点（如 Y0、Q0.0）：是 PLC 的输出模块引脚，用于驱动外部接触器、电磁阀等设备，属于只写（或可读可写）的硬件接口。程序通过控制输出线圈来改变这个物理引脚的状态。

2. 程序映像区层面PLC 会在内存中开辟输入映像区（I 区） 和输出映像区（Q 区）：

• 输入映像区：PLC 会周期性地扫描物理输入点的状态，将其复制到输入映像区中，程序中读取的 “输入地址” 其实是读取这个映像区的值（相当于物理输入的 “快照”）。

• 输出映像区：程序中控制的 “输出线圈” 会先写入输出映像区，PLC 扫描周期结束后，再将映像区的值刷新到物理输出点上。

二、不同场景下的具体情况（以安川 MP2310 / 常见 PLC 为例）

1. 绝对不允许的操作：物理层面的输入点当输出用

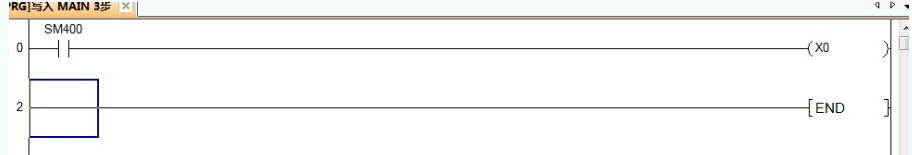

如果你试图在程序中直接对物理输入地址（如安川的X0、西门子的I0.0、三菱的X000）编写输出线圈逻辑（比如LD M0 OUT X0），会出现两种情况：

• 大部分 PLC / 编程软件直接报错：比如三菱 GX Works、西门子 TIA Portal 会提示 “地址类型不匹配”，禁止这种语法，根本无法下载程序。

• 少数老旧 PLC 允许语法，但无实际效果：程序中对输入地址的赋值只会停留在映像区，不会改变物理输入点的状态，外部设备也无法接收到任何信号，还会导致程序逻辑混乱。

2. 软逻辑层面的 “伪操作”：输入映像区的赋值（不推荐）

有些 PLC 系统（如安川 MPiec、欧姆龙 CJ 系列）支持在结构化文本（ST）中对输入映像区的变量进行赋值，比如：

st

// 示例：安川MP2310的ST语言中对输入映像区赋值（仅软逻辑，无物理效果）
VAR
    X0: BOOL; // 对应物理输入X0的映像区变量
END_VAR

X0 := TRUE; // 程序中赋值TRUE

但要注意：

• 这个赋值仅改变内存中映像区的变量值，不会影响物理输入点 X0 的状态（比如外部按钮没按，物理 X0 还是低电平，但程序中读取 X0 会得到 TRUE）。

• 当下一个 PLC 扫描周期到来时，输入映像区会被物理输入点的状态覆盖，你赋值的 TRUE 会被冲掉，变得毫无意义。

三、如果有 “复用” 需求，正确的做法是什么？

如果你想在程序中把某个输入信号的状态当作逻辑变量来反复使用，或者需要修改其逻辑状态，绝对不要直接操作输入地址，而是用中间变量（辅助继电器）来过渡：

ladder

// 梯形图示例：正确的做法（以安川MP2310为例）
LD X0          // 读取物理输入X0的状态
OUT M0         // 将状态赋值给中间继电器M0（软线圈，可自由读写）

LD M1          // 其他逻辑条件
OUT M0         // 可以自由修改M0的状态，不会影响物理输入X0

LD M0          // 后续逻辑使用M0即可
OUT Y0         // 控制物理输出Y0

这种方式既符合 PLC 的硬件逻辑，又能保证程序的可读性和稳定性，是行业的标准做法。

总结

1. 物理层面：输入地址（物理输入点）是只读的，不能作为输出线圈使用，这是由 PLC 的硬件结构决定的。

2. 逻辑层面：部分 PLC 允许对输入映像区赋值，但这不会改变物理输入状态，且会被扫描周期覆盖，强烈不推荐。

3. 正确做法：用中间继电器（M 区、内部辅助寄存器） 过渡输入信号的状态，再对中间变量进行逻辑操作，避免直接操作输入地址。

4.
